کرانویل پینیون لودر

کرانویل پینیون لودر از مهم‌ترین قطعات مجموعه انتقال قدرت و دیفرانسیل است که نقش مستقیم در تبدیل و انتقال نیروی موتور به چرخ‌ها دارد. لودر برای حرکت، بارگیری، عبور از مسیرهای ناهموار و تحمل وزن مصالح، به گشتاور بالایی نیاز دارد. این گشتاور پس از عبور از گیربکس و گاردان، وارد دیفرانسیل می‌شود و در این بخش، مجموعه کرانویل و پینیون وظیفه دارد جهت نیرو را تغییر دهد و آن را با نسبت مناسب به چرخ‌ها منتقل کند. هرگونه خرابی در این مجموعه می‌تواند باعث ایجاد صدا، لرزش، کاهش توان حرکتی و حتی توقف کامل دستگاه شود.

در ماشین‌آلات سنگین، فشار واردشده به محورهای جلو و عقب بسیار زیاد است. لودر هنگام حمل بار، حرکت در شیب، چرخش با باکت پر و فعالیت در مسیرهای سنگی، نیروی قابل‌توجهی به سیستم انتقال قدرت وارد می‌کند. به همین دلیل، انتخاب قطعات لودر باکیفیت و متناسب با مدل دستگاه اهمیت زیادی دارد. در زمان خرید لوازم یدکی لودر، کرانویل و پینیون باید از نظر تعداد دندانه، نسبت دنده، نوع محور، مدل دیفرانسیل و شماره فنی به‌دقت بررسی شوند. سرویس قطعه با ارائه قطعات لودر و خدمات فروش لوازم یدکی لودر، می‌تواند به انتخاب دقیق این مجموعه برای مدل‌های مختلف ماشین‌آلات کمک کند.

کرانویل پینیون لودر چیست؟

کرانویل پینیون مجموعه‌ای از چرخ‌دنده‌های اصلی دیفرانسیل است که وظیفه انتقال نیرو از گاردان به دیفرانسیل و سپس به چرخ‌ها را بر عهده دارد. پینیون معمولاً یک چرخ‌دنده کوچک‌تر است که به شفت ورودی دیفرانسیل متصل می‌شود. کرانویل نیز چرخ‌دنده بزرگ‌تری است که با پینیون درگیر می‌شود و نیروی چرخشی را به مجموعه دیفرانسیل منتقل می‌کند.

این مجموعه علاوه بر انتقال قدرت، جهت حرکت نیرو را نیز تغییر می‌دهد. گاردان معمولاً نیرو را در امتداد طولی دستگاه منتقل می‌کند، اما چرخ‌ها برای حرکت به نیرویی در امتداد محور نیاز دارند. کرانویل و پینیون با طراحی خاص خود، این تغییر جهت را انجام می‌دهند.

نقش کرانویل در دیفرانسیل لودر

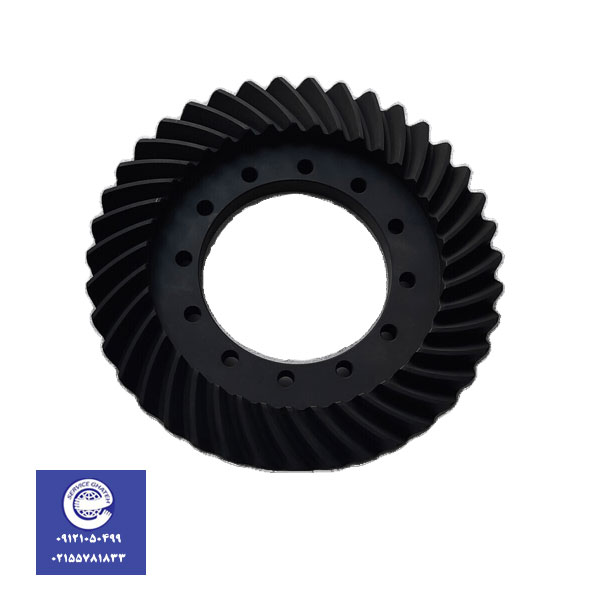

کرانویل قطعه‌ای بزرگ و دندانه‌دار است که روی پوسته دیفرانسیل یا کریر نصب می‌شود. این قطعه با دریافت نیرو از پینیون، مجموعه داخلی دیفرانسیل را به حرکت درمی‌آورد. سپس نیروی تولیدشده از طریق دنده‌های جانبی و پلوس‌ها به چرخ‌ها منتقل می‌شود.

قطر بزرگ‌تر کرانویل نسبت به پینیون باعث کاهش دور و افزایش گشتاور می‌شود. این ویژگی برای لودر اهمیت زیادی دارد؛ زیرا دستگاه باید بتواند وزن بالا و مقاومت زمین را تحمل کند.

نقش پینیون در انتقال قدرت

پینیون روی شفت ورودی دیفرانسیل قرار می‌گیرد و از طریق گاردان به گیربکس متصل است. این قطعه اولین بخش از مجموعه کرانویل پینیون است که نیروی خروجی گیربکس را دریافت می‌کند.

دندانه‌های پینیون باید با دندانه‌های کرانویل کاملاً هماهنگ باشند. کوچک‌ترین اختلاف در زاویه دندانه، تعداد دندانه یا کیفیت ماشین‌کاری می‌تواند باعث صدای غیرعادی، سایش سریع و آسیب به دیفرانسیل شود.

اهمیت کرانویل پینیون در عملکرد لودر

لودر برای انجام عملیات بارگیری و جابه‌جایی مصالح به نیروی کششی بالا نیاز دارد. این نیرو فقط با قدرت موتور تأمین نمی‌شود، بلکه نسبت دنده و عملکرد صحیح سیستم انتقال قدرت نیز نقش اساسی دارد. کرانویل پینیون با افزایش گشتاور، به دستگاه کمک می‌کند تا در شرایط سخت کاری حرکت پایدار داشته باشد.

خرابی این مجموعه ممکن است باعث شود لودر در حرکت دچار ضعف شود یا در زمان بارگیری صدای شدید از محور شنیده شود. در برخی موارد، آسیب جدی به دندانه‌ها می‌تواند باعث قفل شدن دیفرانسیل و از کار افتادن محور شود.

تأثیر نسبت دنده بر قدرت و سرعت

نسبت دنده کرانویل پینیون از تقسیم تعداد دندانه‌های کرانویل بر تعداد دندانه‌های پینیون به دست می‌آید. هرچه نسبت دنده بالاتر باشد، گشتاور بیشتری به چرخ‌ها منتقل می‌شود، اما سرعت نهایی دستگاه کاهش پیدا می‌کند.

لودرها معمولاً به گشتاور بالا نیاز دارند، زیرا وظیفه آن‌ها حرکت با بار سنگین و کار در مسیرهای دشوار است. به همین دلیل، انتخاب نسبت دنده صحیح اهمیت زیادی دارد و نباید کرانویل یا پینیون یک مدل دیگر بدون بررسی فنی روی دستگاه نصب شود.

ارتباط کرانویل پینیون با محور و پلوس

نیروی انتقال‌یافته از کرانویل وارد مجموعه دیفرانسیل می‌شود و سپس از طریق دنده‌های جانبی، پلوس‌ها و توپی چرخ به لاستیک‌ها می‌رسد. بنابراین خرابی کرانویل پینیون می‌تواند به سایر قطعات محور نیز فشار وارد کند.

در صورت شنیدن صدای غیرعادی از محور، نباید فقط کرانویل بررسی شود. بلبرینگ‌های پینیون، بلبرینگ‌های دیفرانسیل، پلوس‌ها، دنده‌های خورشیدی و ماهواره‌ای نیز باید بازدید شوند.

اجزای مرتبط با کرانویل پینیون لودر

مجموعه کرانویل پینیون بخشی از سیستم بزرگ‌تر انتقال قدرت است و با قطعات مختلفی ارتباط دارد:

• گاردان لودر

• فلنج ورودی دیفرانسیل

• شفت پینیون

• کرانویل

• بلبرینگ پینیون

• بلبرینگ دیفرانسیل

• کاسه‌نمد پینیون

• دنده‌های خورشیدی و ماهواره‌ای

• پلوس و شفت‌های انتقال نیرو

• پوسته دیفرانسیل

• روغن دیفرانسیل

عملکرد هماهنگ این اجزا باعث می‌شود نیرو با کمترین اتلاف و کمترین صدا به چرخ‌ها برسد.

بلبرینگ پینیون

بلبرینگ پینیون وظیفه دارد شفت پینیون را در موقعیت دقیق نگه دارد. اگر این بلبرینگ دچار لقی شود، پینیون به‌درستی با کرانویل درگیر نمی‌شود و فشار نامتعادل روی دندانه‌ها ایجاد می‌کند.

خرابی بلبرینگ پینیون معمولاً با صدای زوزه در زمان حرکت، لرزش و افزایش دمای پوسته دیفرانسیل همراه است.

کاسه‌نمد پینیون

کاسه‌نمد پینیون از خروج روغن دیفرانسیل از محل ورود شفت جلوگیری می‌کند. نشتی روغن از این بخش باعث کاهش سطح روغن و افزایش اصطکاک بین دنده‌ها می‌شود.

کم شدن روغن دیفرانسیل یکی از عوامل اصلی آسیب به کرانویل و پینیون است. به همین دلیل نشتی کاسه‌نمد باید سریعاً برطرف شود.

انواع کرانویل پینیون لودر

کرانویل و پینیون بر اساس طراحی دیفرانسیل، نوع محور و مدل دستگاه در انواع مختلفی تولید می‌شوند. تفاوت در تعداد دندانه، قطر، زاویه دندانه‌ها و نوع اتصال باعث می‌شود هر مجموعه فقط برای مدل‌های مشخصی مناسب باشد.

کرانویل پینیون مخروطی مارپیچ

این نوع در بسیاری از لودرها استفاده می‌شود. دندانه‌های آن به‌صورت منحنی و زاویه‌دار طراحی شده‌اند تا درگیری نرم‌تر، انتقال گشتاور بهتر و صدای کمتری ایجاد شود.

این مدل برای ماشین‌آلات سنگین مناسب است، زیرا سطح تماس دندانه‌ها بیشتر بوده و فشار به‌صورت یکنواخت‌تری توزیع می‌شود.

کرانویل پینیون هیپوئید

در برخی سیستم‌های دیفرانسیل، پینیون نسبت به مرکز کرانویل دارای موقعیت متفاوتی است. این طراحی امکان انتقال گشتاور بالا و عملکرد نرم‌تر را فراهم می‌کند.

در این نوع، کیفیت روغن دیفرانسیل و تنظیم دقیق دنده‌ها اهمیت بسیار زیادی دارد؛ زیرا سطح تماس و فشار کاری دندانه‌ها بالا است.

مجموعه‌های مخصوص محور جلو و عقب

در برخی لودرها، مشخصات کرانویل پینیون محور جلو و عقب ممکن است متفاوت باشد. به همین دلیل هنگام خرید قطعات لودر باید محل استفاده قطعه نیز مشخص شود.

استفاده از مجموعه نامتناسب در محور می‌تواند باعث اختلاف سرعت چرخش، فشار به سیستم انتقال قدرت و آسیب به لاستیک‌ها شود.

علائم خرابی کرانویل پینیون لودر

خرابی کرانویل پینیون معمولاً با نشانه‌هایی همراه است که نباید نادیده گرفته شوند. تشخیص زودهنگام می‌تواند از آسیب گسترده به دیفرانسیل و محور جلوگیری کند.

صدای زوزه در زمان حرکت

صدای زوزه، ناله یا غرش از قسمت محور و دیفرانسیل یکی از رایج‌ترین علائم خرابی این مجموعه است. شدت صدا ممکن است با افزایش سرعت یا تغییر بار دستگاه بیشتر شود.

این صدا می‌تواند ناشی از سایش دندانه‌ها، لقی بلبرینگ‌ها یا تنظیم نبودن درگیری کرانویل و پینیون باشد.

ضربه هنگام حرکت یا تغییر جهت

اگر هنگام حرکت جلو، عقب یا تغییر جهت، صدای ضربه از محور شنیده شود، ممکن است دندانه‌ها آسیب دیده باشند یا درگیری بین قطعات داخلی دیفرانسیل دچار مشکل شده باشد.

لرزش در گاردان یا محور

لرزش غیرعادی در زمان حرکت می‌تواند به دلیل لقی شفت پینیون، خرابی بلبرینگ‌ها یا عدم بالانس گاردان ایجاد شود. این مشکل باید سریع بررسی شود، زیرا ادامه کار می‌تواند به کرانویل و پینیون آسیب بزند.

نشتی روغن دیفرانسیل

نشتی روغن از محل فلنج پینیون، کاسه‌نمد یا پوسته دیفرانسیل باید جدی گرفته شود. کمبود روغن باعث افزایش اصطکاک و داغ شدن دنده‌ها می‌شود.

کاهش توان حرکتی لودر

اگر لودر در زمان حمل بار یا حرکت در شیب قدرت کافی ندارد، ممکن است مشکل از مجموعه انتقال قدرت باشد. البته این علامت باید همراه با بررسی گیربکس، موتور و سیستم هیدرولیک ارزیابی شود.

جدول بررسی علائم و علت‌های خرابی کرانویل پینیون لودر

دلایل اصلی خرابی کرانویل پینیون لودر

کرانویل پینیون تحت فشار بالایی کار می‌کند و خرابی آن معمولاً به یک علت محدود نمی‌شود. شناخت عوامل آسیب‌زا به افزایش عمر قطعات لودر کمک می‌کند.

کمبود یا کیفیت نامناسب روغن دیفرانسیل

روغن دیفرانسیل وظیفه روانکاری و کاهش اصطکاک بین دندانه‌ها را بر عهده دارد. اگر سطح روغن پایین باشد یا روغن کیفیت مناسب نداشته باشد، دندانه‌ها در اثر حرارت و اصطکاک آسیب می‌بینند.

تعویض روغن در زمان مناسب و استفاده از روغن مطابق توصیه سازنده، نقش مهمی در افزایش عمر مجموعه دارد.

تنظیم نادرست درگیری دنده‌ها

کرانویل و پینیون باید با لقی و تماس مشخصی روی هم تنظیم شوند. اگر تنظیم فاصله دندانه‌ها یا پیش‌بار بلبرینگ‌ها درست نباشد، فشار به‌صورت یکنواخت توزیع نمی‌شود و سایش سریع رخ می‌دهد.

تنظیم این مجموعه باید توسط تعمیرکار متخصص انجام شود، زیرا تغییرات بسیار کوچک در نصب می‌تواند تأثیر زیادی بر عمر قطعه داشته باشد.

استفاده از قطعات نامتناسب

شباهت ظاهری به‌تنهایی برای انتخاب کرانویل پینیون کافی نیست. تعداد دندانه، نسبت دنده، نوع شفت و طراحی محور باید کاملاً با دستگاه هماهنگ باشد.

در زمان استعلام قیمت قطعات لودر، باید مشخصات فنی قطعه نیز بررسی شود تا خرید صرفاً بر اساس ظاهر یا قیمت انجام نشود.

بارگیری بیش از ظرفیت

کار مداوم با بار بیشتر از ظرفیت دستگاه، حرکت با باکت پر در مسیرهای ناهموار و ضربه‌های شدید به محور، فشار زیادی به دنده‌های دیفرانسیل وارد می‌کند.

اپراتوری اصولی و رعایت ظرفیت کاری لودر می‌تواند عمر سیستم انتقال قدرت را افزایش دهد.

ورود آب و آلودگی به دیفرانسیل

ورود آب، گردوغبار یا ذرات فلزی به روغن دیفرانسیل باعث کاهش خاصیت روانکاری و افزایش سایش می‌شود. اگر روغن حالت شیری، تیره یا دارای براده فلزی باشد، باید سیستم فوراً بررسی شود.

روش‌های بررسی سلامت کرانویل پینیون

بررسی دقیق کرانویل پینیون معمولاً نیازمند باز کردن بخشی از دیفرانسیل است، اما برخی نشانه‌ها و کنترل‌های اولیه بدون باز کردن کامل نیز قابل انجام هستند.

بررسی سطح و وضعیت روغن دیفرانسیل

سطح روغن باید در محدوده مناسب باشد. رنگ غیرعادی، بوی سوختگی یا وجود براده فلزی در روغن می‌تواند نشانه سایش داخلی باشد.

کنترل نشتی از فلنج پینیون

محل اتصال گاردان به دیفرانسیل باید از نظر نشتی روغن بررسی شود. روغن‌زدگی اطراف فلنج معمولاً به خرابی کاسه‌نمد یا لقی شفت پینیون مربوط است.

بررسی صدای محور در شرایط مختلف

صدای دیفرانسیل باید در حالت حرکت بدون بار، حرکت با بار، دور آرام و هنگام تغییر جهت بررسی شود. تفاوت صدا در این شرایط به تعمیرکار کمک می‌کند محل احتمالی ایراد را بهتر تشخیص دهد.

کنترل لقی گاردان

لقی بیش از حد در گاردان یا فلنج ورودی می‌تواند نشانه خرابی بلبرینگ پینیون یا اتصالات باشد. این بررسی باید زمانی انجام شود که دستگاه خاموش و ایمن است.

نکات مهم در خرید کرانویل پینیون لودر

خرید این قطعه نیازمند دقت بالایی است، زیرا اشتباه در انتخاب می‌تواند باعث آسیب به کل مجموعه دیفرانسیل شود.

بررسی شماره فنی

شماره فنی بهترین معیار برای انتخاب کرانویل و پینیون مناسب است. اگر شماره فنی در دسترس نباشد، باید مدل دقیق لودر، مدل موتور، نوع محور و مشخصات دیفرانسیل بررسی شود.

توجه به تعداد دندانه‌ها

تعداد دندانه کرانویل و پینیون تعیین‌کننده نسبت دنده است. این دو قطعه باید به‌صورت ست و هماهنگ انتخاب شوند. استفاده از کرانویل یک مدل همراه با پینیون مدل دیگر، حتی اگر از نظر اندازه مشابه باشند، می‌تواند باعث خرابی سریع شود.

بررسی کیفیت دندانه‌ها و عملیات حرارتی

کیفیت ماشین‌کاری، سخت‌کاری و پرداخت سطح دندانه‌ها در عمر قطعه تأثیر مستقیم دارد. دنده‌های استاندارد باید بتوانند فشار و گشتاور بالای لودر را تحمل کنند.

انتخاب قطعه به‌صورت ست

کرانویل و پینیون باید به‌صورت یک مجموعه کامل خریداری و نصب شوند. تعویض فقط یکی از آن‌ها معمولاً توصیه نمی‌شود، زیرا الگوی تماس و سایش دو قطعه با یکدیگر هماهنگ است.

سرویس قطعه در فرآیند خرید لوازم یدکی لودر می‌تواند با دریافت اطلاعات فنی دستگاه، انتخاب ست مناسب کرانویل پینیون را ساده‌تر کند و از خطاهای رایج در خرید جلوگیری نماید.

نکات نصب و تنظیم کرانویل پینیون لودر

نصب کرانویل پینیون یک کار تخصصی است و نیاز به ابزار دقیق دارد. تنظیم نادرست می‌تواند باعث خرابی سریع حتی در قطعات باکیفیت شود.

تنظیم لقی بین دندانه‌ها

فاصله تماس بین دندانه‌های کرانویل و پینیون باید مطابق مشخصات فنی محور تنظیم شود. لقی بیش از حد باعث ضربه و صدا می‌شود و لقی کم نیز حرارت و سایش را افزایش می‌دهد.

تنظیم پیش‌بار بلبرینگ‌ها

بلبرینگ‌های پینیون و دیفرانسیل باید با فشار مناسب نصب شوند. پیش‌بار نامناسب باعث لقی یا فشار بیش از حد روی مجموعه می‌شود.

بررسی الگوی تماس دندانه‌ها

پس از نصب، تعمیرکار با استفاده از رنگ مخصوص، محل تماس دندانه‌های کرانویل و پینیون را بررسی می‌کند. الگوی تماس باید در ناحیه مناسب قرار داشته باشد تا نیرو به‌صورت یکنواخت منتقل شود.

استفاده از روغن مناسب پس از نصب

پس از نصب و تنظیم، دیفرانسیل باید با روغن استاندارد پر شود. همچنین بهتر است پس از مدت مشخصی از کارکرد اولیه، وضعیت روغن و نشتی‌ها بررسی شود.

نگهداری از کرانویل پینیون برای افزایش عمر محور

نگهداری صحیح از دیفرانسیل و محور باعث کاهش هزینه تعمیرات و افزایش عمر کرانویل پینیون می‌شود.

• سطح روغن دیفرانسیل را به‌صورت دوره‌ای بررسی کنید.

• نشتی روغن از فلنج، کاسه‌نمد و پوسته محور را جدی بگیرید.

• از بارگیری بیش از ظرفیت دستگاه خودداری کنید.

• صدای زوزه، ضربه یا لرزش محور را سریع بررسی کنید.

• روغن دیفرانسیل را در زمان مناسب تعویض کنید.

• هنگام عبور از مسیرهای ناهموار، از وارد شدن ضربه شدید به محور جلوگیری کنید.

• پس از تعمیر دیفرانسیل، عملکرد دستگاه را در بارهای مختلف کنترل کنید.

نقش کرانویل پینیون در انتقال قدرت مطمئن لودر

کرانویل پینیون لودر یکی از قطعات اساسی در سیستم دیفرانسیل و انتقال قدرت است که وظیفه تبدیل و انتقال گشتاور به چرخ‌ها را بر عهده دارد. کیفیت این مجموعه، تنظیم صحیح هنگام نصب و نگهداری منظم روغن دیفرانسیل، تأثیر زیادی بر قدرت حرکتی، نرمی عملکرد و عمر محور لودر دارد.

در زمان خرید قطعات لودر، بررسی شماره فنی، نسبت دنده، تعداد دندانه‌ها و سازگاری کامل قطعه با مدل دستگاه ضروری است. سرویس قطعه با تمرکز بر فروش لوازم یدکی لودر و ارائه قطعات مرتبط با سیستم انتقال قدرت، می‌تواند به انتخاب کرانویل پینیون مناسب و کاهش احتمال خرابی‌های پرهزینه در محور و دیفرانسیل کمک کند.
